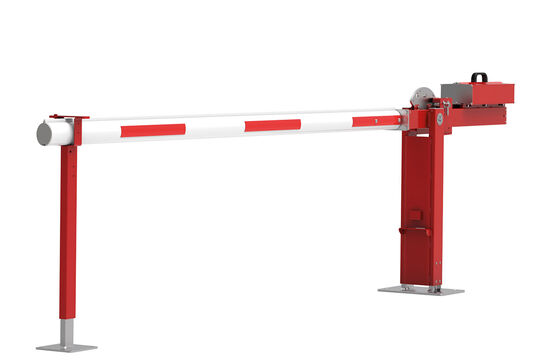

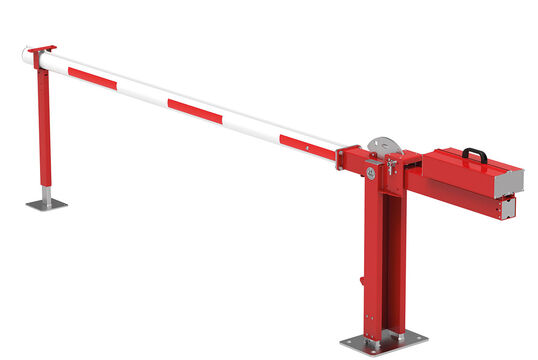

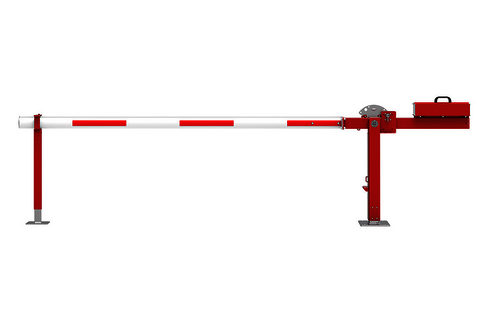

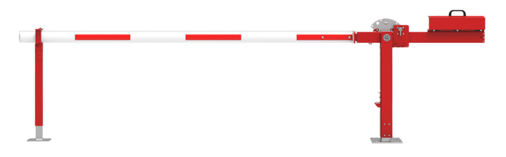

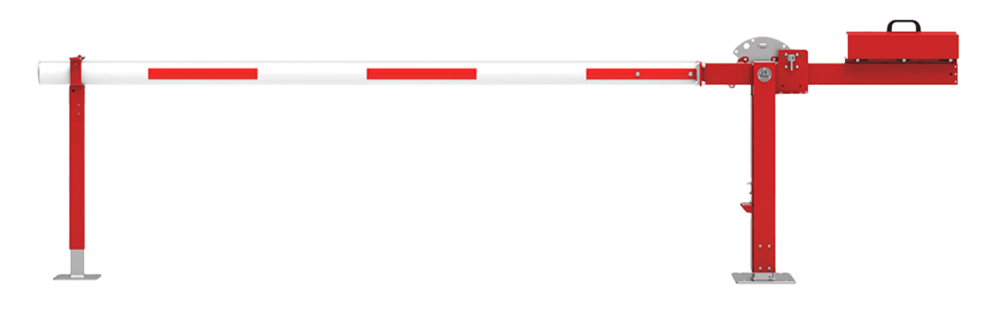

Schranke zum Aufdübeln (feste Auflagestütze)
Mittelschwere, handbetätigte Wegesperre mit Gegengewichtunterstützung für Sperrweiten bis über 8 m (8,0 m maximale Sperrbalkenlänge), zum Aufdübeln oder Einbetonieren. Vertikal schwenkend, im Standard mit Bolzen an der Hauptstütze für bauseitiges Vorhangschloss. Automatische Verriegelung in den Endlagen in Kombination mit einem Schlosskasten. Ab Typbreite 5,5 m mit Seilzugverstärkung. Ab 6,5 m Typbreite mit zweiteiligem Sperrbalken.
- Austarierte Gegengewichtsschranke
- Alle Stützen höhenverstellbar
- Wahlweise Auflagestütze oder Pendelstütze preisgleich
- Wahlweise zum Aufdübeln oder Einbetonieren preisgleich
- Verstärkter Ovalform-Sperrbalken aus Aluminium mit Antisitzleiste als Vandalismusschutz
- Sonderausstattung (aufpreispflichtig)
- Systemschlosskasten mit automatischer Verriegelung, wahlweise:
- 2 x Profilhalbzylinder 30/10 (1 x vormontiert)
- Profilhalbzylinder und Feuerwehrdreikant ähnlich DIN 3223
- Profilhalb-Rundzylinder KABA vorgerüstet
- RAL-Farben nach Wahl
Oval-Sperrbalkenprofil 102x82 mm mit Antisitzschutz und Schild- /Werbekulisse
| Downloads | Produktblatt (136 KB) Fundamentplan (85 KB) Montageanleitung (373 KB) |
|---|
Maße & Bestell-Nr.
| Länge | Artikel Nr. (Feste Auflagestütze) | Artikel Nr. (Gefederte Pendelstütze) |
|---|---|---|
| 3,0 m | 3-150-3000-0003 | 3-150-3000-0011 |
| 3,5 m | 3-150-3500-0004 | 3-150-3500-0005 |
| 4,0 m | 3-150-4000-0006 | 3-150-4000-0023 |
| 4,5 m | 3-150-4500-0003 | 3-150-4500-0011 |
| 5,0 m | 3-150-5000-0002 | 3-150-5000-0006 |
| 5,5 m | 3-150-5500-0002 | 3-150-5500-0013 |
| 6,0 m | 3-150-6000-0005 | 3-150-6000-0019 |
| 6,5 m | 3-150-6500-0088 | 3-150-6500-0064 |
| 7,0 m | 3-150-7000-0075 | 3-150-7000-0074 |
| 7,5 m | 3-150-7500-0071 | 3-150-7500-0077 |
| 8,0 m | 3-150-8000-0109 | 3-150-8000-0113 |
Zubehör
- Feuerwehrdreikant Zusatzset für Schranke mit Gegengewicht WES 150
- Feuerwehrdreikant Zusatzset für Schranke mit Gasdruckfeder WES 300D
- Auflagestütze Schlosskasten Profilzylinderschloss für vertikale Schwenksperren
- Auflagestütze Schlosskasten Feuerwehrdreikant für vertikale Schwenksperren
- Schlosskasten Profilzylinder für: Drehsperren und Höhenbegrenzung
- Schlosskasten Profilzylinder und Feuerwehrdreikant für: Drehsperren und Höhenbegrenzung und WES 31 und WES 41
- Dreikantverriegelung Simplex für WES 31 Standard und WES 41 Standard
- Pendelstütze gefedert und höhenverstellbar
- Schließzwang Ausbauset für Schranke mit Gegengewicht WES 150
- Schließzwang Ausbauset für Schranke mit Gasdruckfeder WES 300D
- Ausbauset Schließzwang für Drehsperre und Höhenbegrenzung (nur in Verbindung mit Schlosskasten)
- Vorhangschloss 60 mm
- DK 40 Schlosskasten mit Profilzylinderschloss
- DK 40 Schlosskasten mit Feuerwehrdreikant und Profilzylinderschloss
- DK 40 Schlosskasten für Vorhangschloss
- Ablagestütze für HBS50 zum Einbetonieren
- Ablagestütze für HBS50 zum Aufdübeln
- Zubehör: Barrierenabhängung
- Ausbauset Dreikantverriegelung Simplex für Drehsperre und Höhenbegrenzung
