manuelles Drehkreuz Typ DK33
- Drehkreuz mit stabilem Edelstahlsperrarmen
- Extra schwere, solide Stahlkonstruktion, stark erhöhte Vandalismusresistenz
- Lieferung: zerlegt auf Holzsystempalette in wenigen, vormontierten Großkomponenten
- einfache Handhabung: kein Kran oder ähnliches erforderlich
- schnelle Montage: 2 Personen je 2,5 Stunden (ohne Fundamentarbeiten)
- perfekte Integration in Zaunsysteme wie Doppelstabmatten etc.
- Rücklaufsperre mit starken 1300 Nm max. Drehmoment
- gedämpfte Rücklaufsperre vernichtet die Anschlagenergie
- Rücklaufsperre 3-fach verstellbar, links-, rechtsrastend und freidrehend
- wartungsfreie Lager
- stromloser Betrieb
Maße | Produktdatenblatt zum download (siehe unten) |
---|---|
Downloads | Produktdatenblatt (680 KB) techn. Zeichung - ohne Bodenrahmen (242 KB) techn. Zeichung - mit Bodenrahmen (154 KB) techn. Zeichung - mit Betonversetzplatte (150 KB) |
Varianten & Bestell-Nr.
Variante | Bestellnummer | Beschreibung |

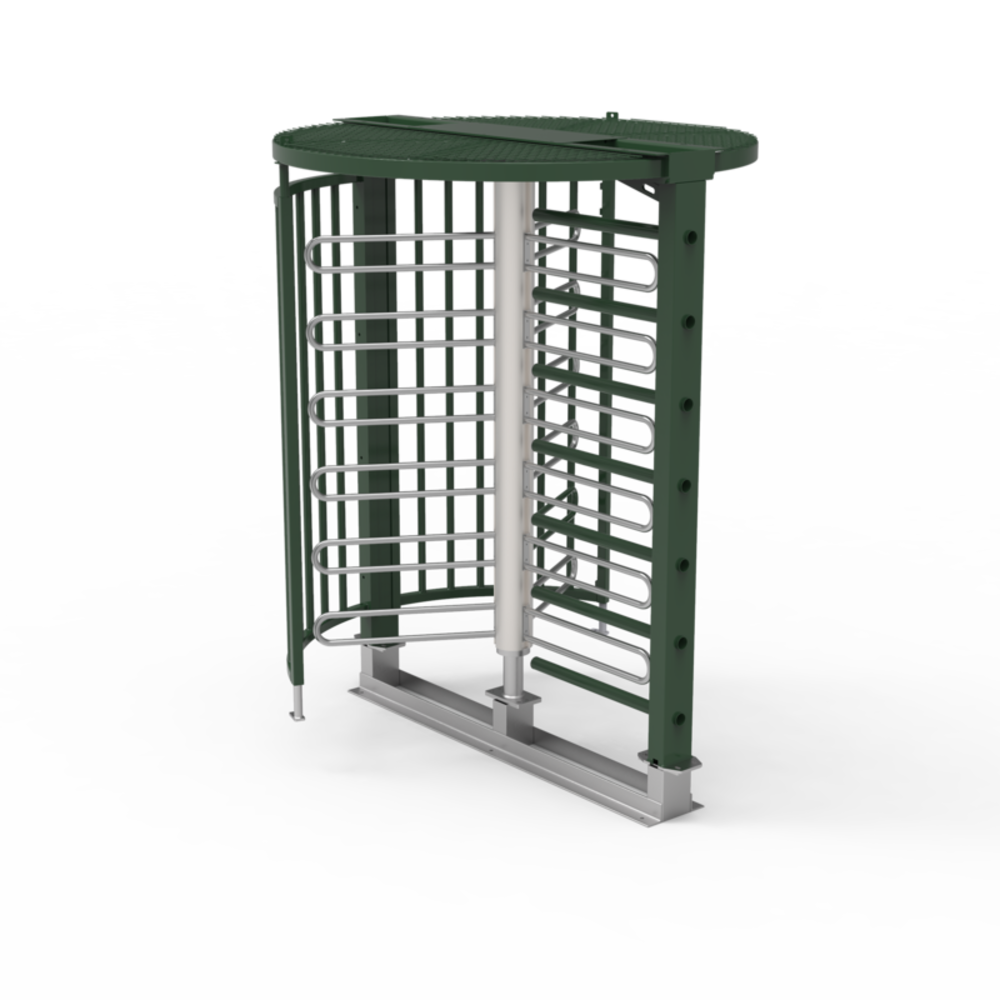

V1 | 4-3318-0143 | mit Bodenrahmen, mit Übersteigschutz, feuerverzinkt und pulverbeschichtet in RAL-Farbton |
V2 | 4-3318-0018 | mit Bodenrahmen, mit Übersteigschutz, nur feuerverzinkt |
V3 | 4-3318-0141 | ohne Bodenrahmen, mit Übersteigschutz, feuerverzinkt und pulverbeschichtet in RAL-Farbton |
V4 | 4-3318-0024 | ohne Bodenrahmen, mit Übersteigschutz, nur feuerverzinkt |
V5 | 4-3318-0142 | mit Bodenrahmen, ohne Übersteigschutz, feuerverzinkt und pulverbeschichtet in RAL-Farbton |
V6 | 4-3318-0032 | mit Bodenrahmen, ohne Übersteigschutz, nur feuerverzinkt |
V7 | 4-3318-0140 | ohne Bodenrahmen, ohne Übersteigschutz, feuerverzinkt und pulverbeschichtet in RAL-Farbton |
V8 | 4-3318-0025 | ohne Bodenrahmen, ohne Übersteigschutz, nur feuerverzinkt |

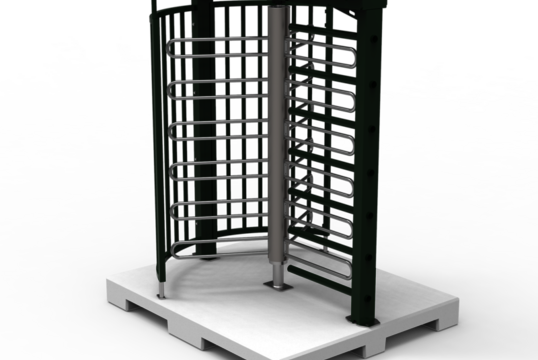

V9 | 4-3318-0145 | mit Betonversetzplatte, mit Übersteigschutz, feuerverzinkt und pulverbeschichtet in RAL-Farbton |
V10 | 4-3318-0029 | mit Betonversetzplatte, mit Übersteigschutz, nur feuerverzinkt |
V11 | 4-3318-0144 | mit Betonversetzplatte, ohne Übersteigschutz, feuerverzinkt und pulverbeschichtet in RAL-Farbton |
V12 | 4-3318-0028 | mit Betonversetzplatte, ohne Übersteigschutz, nur feuerverzinkt |
Varianten

Variante 1

Variante 2

Variante 3

Variante 4

Variante 5

Variante 6

Variante 7

Variante 8

Variante 9

Variante 10

Variante 11

Variante 12
