WES 145 mit Trapezsperrbalken

Drehsperre zum Aufdübeln oder Einbetonieren
  • Horizontal drehend, alle 90° verriegelbar
  • Alle Stahlbauteile feuerverzinkt
  • Beschläge aus Edelstahl
  • Drehaufsatz aus Stahlrohr 121,0 x 4,0 mm
  • Hauptstütze aus Stahlrohr 101,6 x 2,9 mm
  • Trapezförmiger Aluminium-Sperrbügel mit Antisitzschutz, nivellierbar
  • Ohne Auflagestütze = weniger Montagekosten
  • Befestigung durch Aufschrauben der Bodenplatte 250 x 250 mm oder Einbetonieren des Montagekorbes
  • Höhe über Boden 1000 mm
  • Diverse Schließungsmöglichkeiten an der Hauptstütze, im Standard für Vorhangschloss
Downloads Produktblatt (131 KB) Fundamentplan (aufdübeln) (71 KB) Fundamentplan (einbetonieren) (74 KB) Montageanleitung (371 KB)
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Horizontale Drehschranken WES 145 mit Trapezsperrbalken\')}')}

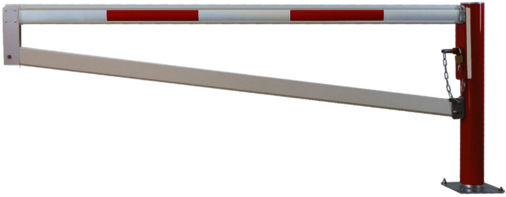

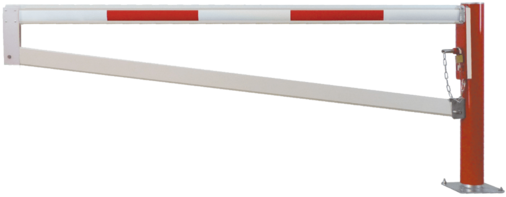

Aufdübeln
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Horizontale Drehschranken WES 145 mit Trapezsperrbalken\')}')}

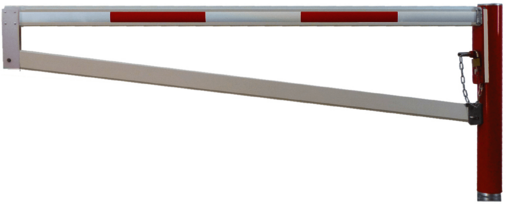

Einbetonieren
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Horizontale Drehschranken WES 145 mit Trapezsperrbalken\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Horizontale Drehschranken WES 145 mit Trapezsperrbalken\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Horizontale Drehschranken WES 145 mit Trapezsperrbalken\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Horizontale Drehschranken WES 145 mit Trapezsperrbalken\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Horizontale Drehschranken WES 145 mit Trapezsperrbalken\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Horizontale Drehschranken WES 145 mit Trapezsperrbalken\')}')}

Maße & Bestell-Nr.

Länge Artikel Nr. (Aufdübeln) Artikel Nr. (Einbetonieren)
1,5 m 3-145-1500-0005 3-145-1500-0012
2,0 m 3-145-2000-0005 3-145-2000-0016
2,5 m 3-145-2500-0004 3-145-2500-0018
3,0 m 3-145-3000-0004 3-145-3000-0017
3,5 m 3-145-3500-0004 3-145-3500-0005

Zubehör

  • Schlosskasten Profilzylinder / CI für: Drehsperren und Höhenbegrenzung und WES 31 und WES 41
  • Schlosskasten Profilzylinder / CI und Feuerwehrdreikant für: Drehsperren und Höhenbegrenzung und WES 31 und WES 41
  • Ausbauset Schliesszwang für Drehsperre und Höhenbegrenzung (nur in verbindung mit Schlosskasten)
  • Auflagestütze Schlosskasten Feuerwehrdreikant für vertikale Schwenksperren
  • Auflagestütze Schlosskasten Profilzylinderschloss für vertikale Schwenksperren
  • Ausbauset Dreikantverriegelung Simplex für Drehsperre und Höhenbegrenzung
  • Feuerwehrdreikantschlüssel Standard
  • Vorhangschloss 60 mm gleichschl. 10 mm
