Drehbare Höhenbegrenzung HBS 50

Höhenbegrenzung zum Aufdübeln oder Einbetonieren
  • Drehbare Höhenbegrenzung mit verstellbarer Durchfahrtshöhe bis zu 2,8 m über Flur
  • Gesamthöhe 3,0 m über Boden, optional 4,0 m
  • Alle Stahlbauteile feuerverzinkt
  • Drehpfosten aus Stahlrohr Ø121x 4,0 mm, oben abgesetzt auf 101,6 x 2,9 mm
  • Alu-Sperrbalken 86 x 46 mm, mit Schilder- und Werbekulisse

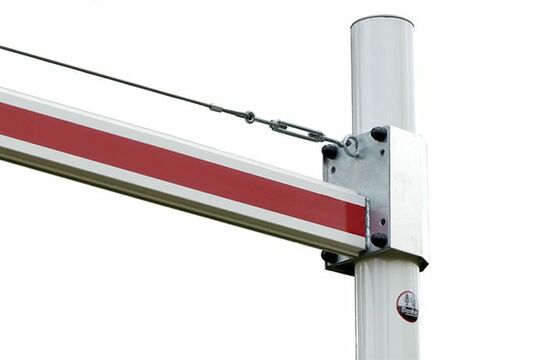

  • Seilzugverstärkung

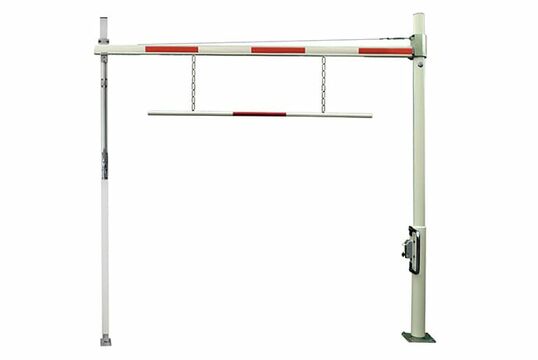

  • Optional mit Ablagestütze 70 x 40 x 3 mm, höhenverstellbar +250 / -0 mm
  • Befestigung durch Aufdübeln oder Einbetonieren
  • Typbreiten von 3.000 bis 12.000 mm

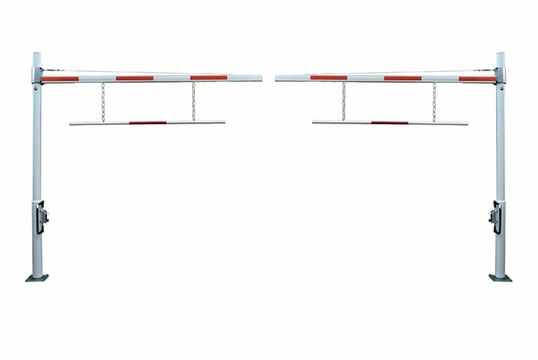

  • Ab 6000 mm gegenüberstehende Anordnung, entsprechend 2 Einzelanlagen
  • Drehbügel aus Edelstahl
  • Bedienhöhe 0,7 m über Flur
  • Abschließbar durch Vorhangschloss (Zubehör)
  • Alle 90° Drehwinkel an der Hauptstütze
  • Alternativ abschließbar durch Feuerwehr-Dreikant- und/ oder Profilzylinderschloss incl. automatischer Arretierung
  • Zubehör: Barrierenabhängung, Ablagestütze, Ablagestütze mit Verriegelung
Downloads Produktblatt (123 KB) Fundamentplan (aufdübeln) (86 KB) Fundamentplan (einbetonieren) (80 KB) Montageanleitung (312 KB)
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}

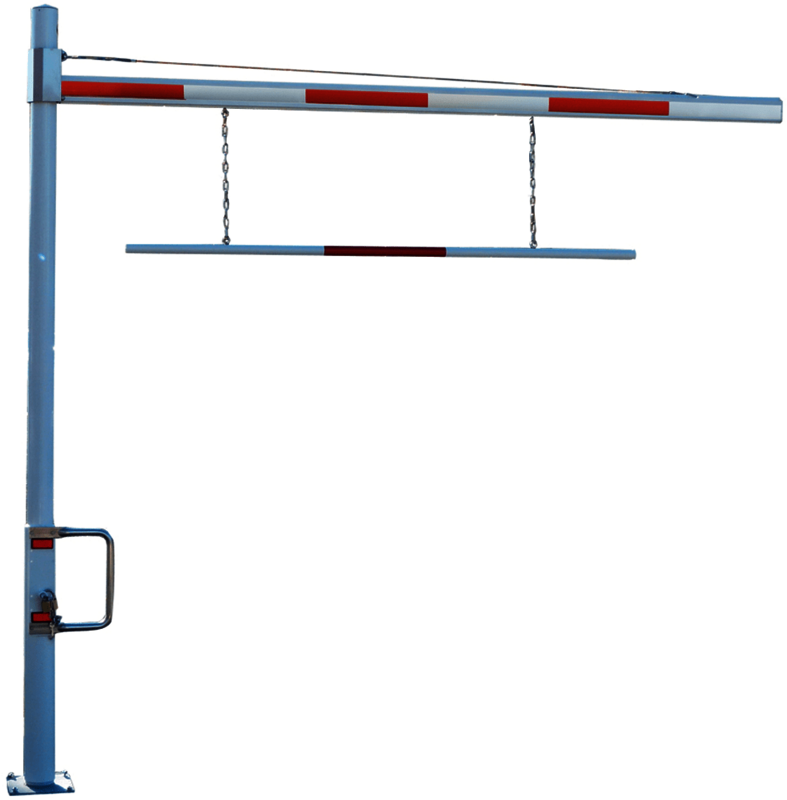

Aufdübeln
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}

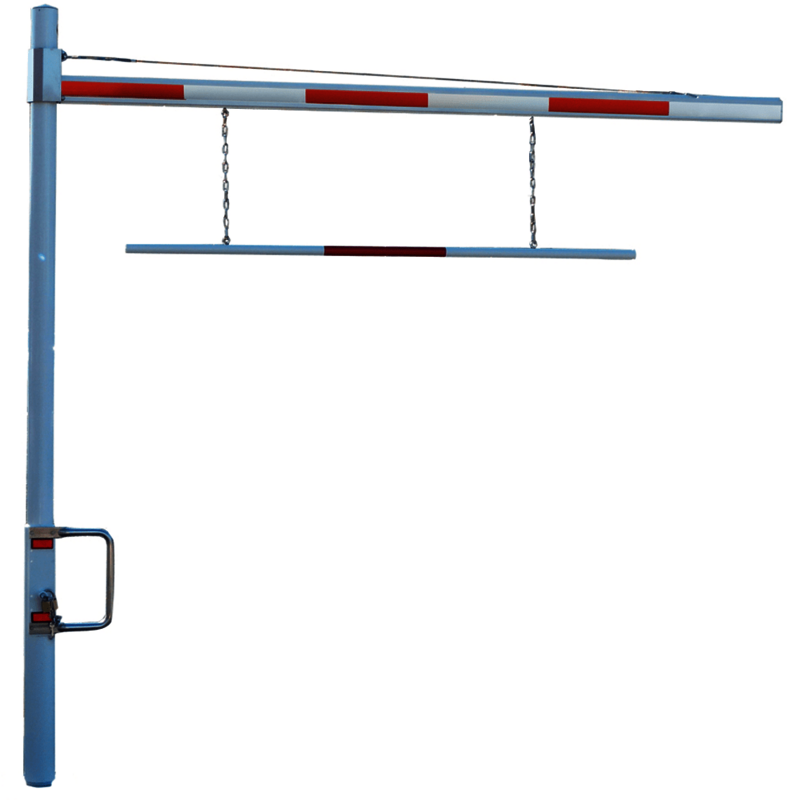

Einbetonieren
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'Höhenbegrenzer Drehbare Höhenbegrenzung HBS 50\')}')}

Maße & Bestell-Nr.

Länge Artikel Nr. (Aufdübeln) Artikel Nr. (Einbetonieren)
3,0 m 3-050-3000-0016 3-050-3000-0015
3,5 m 3-050-3500-0009 3-050-3500-0008
4,0 m 3-050-4000-0017 3-050-4000-0016
4,5 m 3-050-4500-0011 3-050-4500-0012
5,0 m 3-050-5000-0021 3-050-5000-0020
5,5 m 3-050-5500-0007 3-050-5500-0006
6,0 m 3-050-6000-0019 3-050-6000-0018

Zubehör

  • Schlosskasten Profilzylinder / CI für: Drehsperren und Höhenbegrenzung und WES 31 und WES 41
  • Schlosskasten Profilzylinder / CI und Feuerwehrdreikant für: Drehsperren und Höhenbegrenzung und WES 31 und WES 41
  • Ausbauset Dreikantverriegelung Simplex für Drehsperre und Höhenbegrenzung
  • Feuerwehrdreikantschlüssel Standard
  • Ausbauset Schliesszwang für Drehsperre und Höhenbegrenzung (nur in verbindung mit Schlosskasten)
  • Ablagestütze für HBS50 zum Einbetonieren
  • Ablagestütze für HBS50 zum Aufdübeln
  • Zubehör Barrierenabhängung
